Löten

ECOREL 305-16LVD

Bleifreie Lötpaste mit niedrigen Lufteinschlüssen

SAC305 bleifreie legierte Lötpaste
Kein sauberer Smt-Druckprozess
Ausgezeichnete niedrige Blasenbildung

ECOREL 305-16LVD

Speziell entwickelt, um die Hohlraumbildung beim Löten von Bauteilen mit unteren Anschlüssen zu reduzieren. Dies kommt Anwendungen zugute, bei denen ein hervorragendes Wärmemanagement entscheidend ist. Eine Reduzierung der Hohlräume trägt zu einer besseren Wärmeableitung, einer zuverlässigeren elektrischen Verbindung und einer robusteren mechanischen Lötstelle bei.

Diese Lötpaste ist außerdem sehr ausgewogen in Bezug auf Benetzbarkeit, Zuverlässigkeit, gute Kompatibilität mit den meisten auf dem Markt erhältlichen Schutzlacken und transparente, klare Rückstände. Außerdem werden die Typ 4-Lotpastenformulierungen aus 100 % recycelten Metallen hergestellt und die Paste in der Tiegelverpackung kann bei Raumtemperatur gelagert werden, was zu einer allgemeinen Reduzierung der CO2-Emissionen beiträgt.

Die Chemie von 16LVD ist auf Anfrage auch mit anderen Legierungen und Korngrößen erhältlich.

Ecorel 305-16LVD 88.0T4: ca. 72 Stunden Stanzrahmen-Lebensdauer

MERKMALE

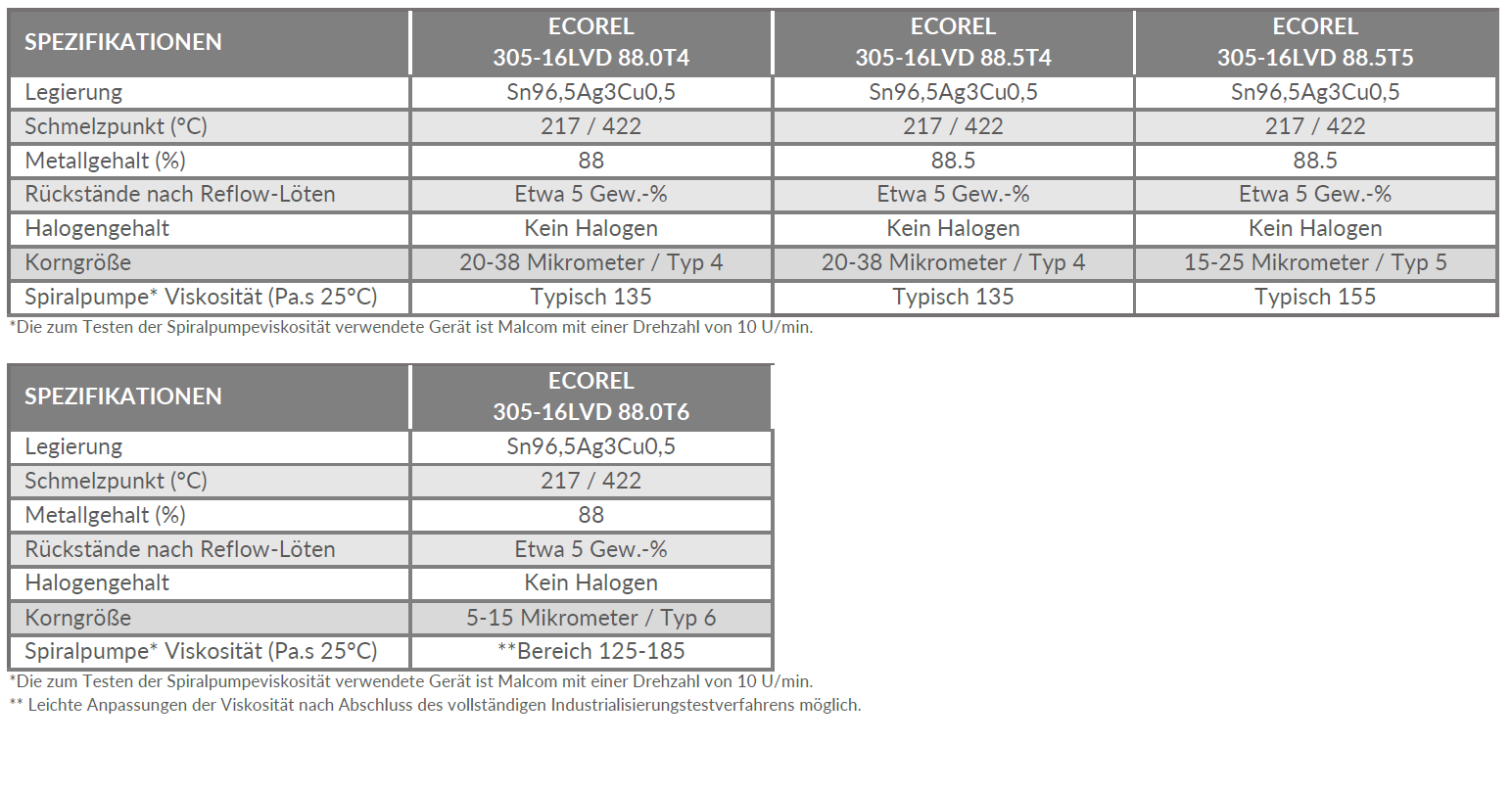

STANDARDOPTIONEN

SPEZIFIKATIONEN	ECOREL 305-16LVD 88.0T4	ECOREL 305-16LVD 88.5T4	ECOREL 305-16LVD 88.5T5
Legierung	Sn96,5Ag3Cu0,5	Sn96,5Ag3Cu0,5	Sn96,5Ag3Cu0,5
Schmelzpunkt (°C/°F)	217 / 422	217 / 422	217 / 422
Metallgehalt (%)	88	88.5	88.5
Rückstände nach Reflow-Löten	Etwa 5 Gew.-%	Etwa 5 Gew.-%	Etwa 5 Gew.-%
Halogengehalt	Kein Halogen	Kein Halogen	Kein Halogen
Korngröße	20-38 Mikrometer / Typ 4	20-38 Mikrometer / Typ 4	15-25 Mikrometer / Typ 5
Spiralpumpe* Viskosität (Pa.s 25°C)	Typisch 135	Typisch 135	Typisch 155

*Das zur Prüfung der Spiralpumpenviskosität verwendete Gerät ist Malcom mit einer Drehzahl von 10 U/min.

SPEZIFIKATIONEN	ECOREL 305-16LVD 88.0T6
Legierung	Sn96,5Ag3Cu0,5
Schmelzpunkt (°C/°F)	217 / 422
Metallgehalt (%)	88
Rückstände nach Reflow-Löten	Etwa 5 Gew.-%
Halogengehalt	Kein Halogen
Korngröße	5-15 Mikrometer / Typ 6
Spiralpumpe* Viskosität (Pa.s 25°C)	**Bereich 125-185

*Das zur Prüfung der Spiralpumpenviskosität verwendete Gerät ist Malcom mit einer Drehzahl von 10 U/min.
**Leichte Anpassungen der Viskosität nach Abschluss des vollständigen Industrialisierungstestverfahrens möglich.

DISPENSENOPTIONEN

SPEZIFIKATIONEN	ECOREL 305-16LVD 85.0T5
Legierung	Sn96,5Ag3Cu0,5
Schmelzpunkt (°C/°F)	217 / 422
Metallgehalt (%)	85
Rückstände nach Reflow-Löten	Etwa 5 Gew.-%
Halogengehalt	Kein Halogen
Korngröße	15-25 Mikrometer / Typ 5
Spiralpumpe* Viskosität (Pa.s 25°C)	Typisch 65

*Das zur Prüfung der Spiralpumpenviskosität verwendete Gerät ist Malcom mit einer Drehzahl von 10 U/min.

KENNDATEN

KENNDATEN	WERTE	METHODEN
Flussmittelklassifizierung	ROL0	ANSI/J-STD-004
Flussmittelklassifizierung	113	ISO 9454
Lotperlenbildungstest	OK	ANSI/J-STD-005
Kupferspiegeltest	OK	ANSI/J-STD-004
Kupferkorrosionstest	OK	ANSI/J-STD-004
SIR (IPC)	OK	ANSI/J-STD-004
SIR (Bellcore)	OK	Bellcore
Elektromigration (IPC / Bellcore)	OK	ANSI/J-STD-004 / Bellcore
Bono Korrosionstest (85°C / 85% HR – 15 Tage)	OK: Korrosionsfaktor <8 %	Inventec-Verfahren

Show links

Hide links

Produkt-Datenblatt

MSDS finder

Muster anfordern

Einen Experten kontaktieren

Dies ist ein Produkt

HAUPTAKTEURE, DIE DIE AUSWIRKUNGEN VERRINGERN:

MENSCHLICHE GESUNDHEIT UND SICHERHEIT

Bleifreie Legierung
Ungiftig & keine CMR-haltigen Substanzen

UMWELTSCHUTZ & RESSOURCENSCHONUNG

Keine aquatische Toxizität
Hergestellt aus recycelten Metallen, die den CO2-Fußabdruck erheblich reduzieren
No-clean-Formulierung, minimiert die Notwendigkeit einer Reinigung nach dem Reflow-Prozess

Erfahren Sie mehr über Greenway

Vorteile

PERFORMANCE

Geringe Hohlräume für eine gute Wärmeableitung
Sehr gute Benetzung auf allen Oberflächen, einschließlich OSP
Transparenter farbloser Rückstand, auch nach mehreren Reflow-Zyklen

KOSTEN

Gute Prüfbarkeit der Erträge im ersten Durchgang bei ICT
Erhöht die Lebensdauer und die Zuverlässigkeit Ihres Produkts und verringert somit das Risiko eines vorzeitigen Ausfalls.

HSE

Kein Halogen
Bleifrei

Prozess-Empfehlung

Welches Verfahren am besten geeignet ist, hängt von Faktoren wie Betriebsbedingungen, Ausrüstung, Platinen- oder Bauteildesign ab. Informationen zu den Prozessempfehlungen finden Sie in unserem Produktdatenblatt. Seien Sie versichert, dass unser Team Ihnen mit Rat und Tat zur Seite steht, wenn es um die Einführung unserer Produkte geht.

Anwendungen

PORENARME LÖTPASTE FÜR BESSERE WÄRMEABLEITUNG IN DER AUTOMOBILELEKTRONIK

Elektromotor, Leistungsregler, Wechselrichter, Umrichter und andere elektronische Komponenten des Antriebsstrangs eines Elektroautos sind im Betrieb hohen Temperaturen ausgesetzt. Nicht nur
