ECOREL FREE 300-31A
Très bonne mouillabilité, en particulier sur les surfaces en cuivre
- Crème à braser sans plomb étain/argent
- Procédé d’impression SMT sans nettoyage
- Excellent faible taux de vide pour le DCB
ECOREL FREE 300-31A
Est une crème à braser sans halogène et sans plomb, sans nettoyage, développée avec la chimie de haute fiabilité de la gamme ECOREL. Il est conçu pour minimiser les éclaboussures de flux, les fuites de brasage et les vides afin d’obtenir une épaisseur de ligne de brasage (BLT) constante entre les grandes puces et le substrat DCB.
L’alliage Sn96.5Ag3.5 est une excellente option pour les matériaux DCB en raison de ses bonnes propriétés de mouillabilité, permettant un flux facile et une forte liaison. De plus, il a montré une fiabilité supérieure par rapport à d’autres alliages, ce qui le rend plus résistant à la fatigue thermique et aux facteurs de stress. Sa soudure forte et ductile peut supporter le stress mécanique et les vibrations. Son point de fusion plus bas, par rapport à des alliages comme SnSb ou des pâtes plombées, le rend adapté pour souder des composants sensibles à la chaleur.
La chimie de ce produit est également disponible avec d’autres alliages ou tailles de particules sur demande.

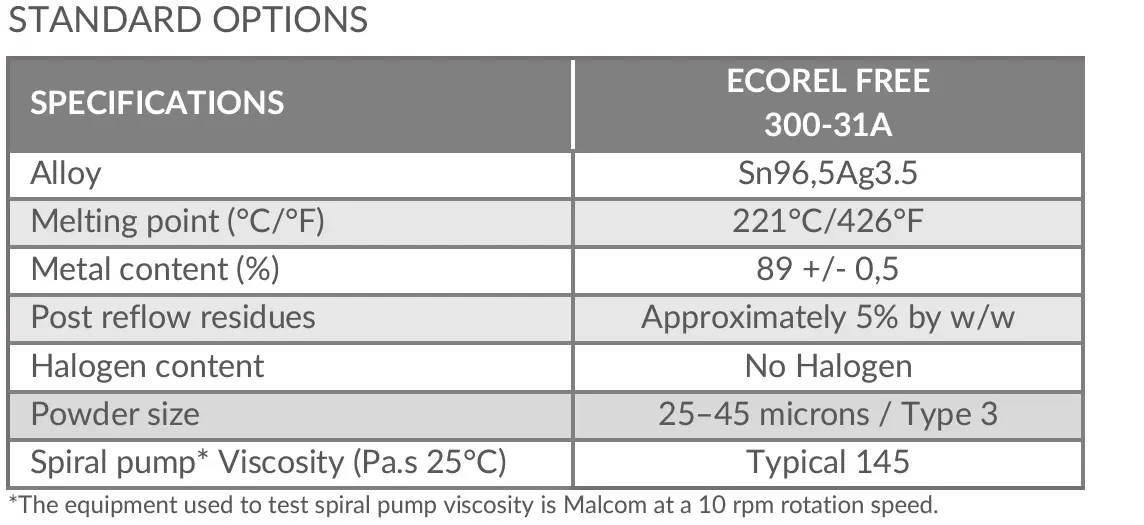

| SPÉCIFICATIONS | ECOREL FREE 300-31A |
|---|---|
| Alliage | Sn96,5Ag3,5 |
| Point de fusion (°C/°F) | 221 / 426 |
| Teneur en métal (%) | 89 +/- 0,5 |
| Résidus post-refusion | Environ 5 % en poids/poids |
| Teneur en halogène | Sans halogène |
| Taille de la poudre | 25-45 microns / Type 3 |
| Viscosité pompe à spirale* (Pa.s 25°C) | Typique 145 |
*L’équipement utilisé pour tester la viscosité de la pompe à spirale est le Malcom à une vitesse de rotation de 10 tr/min.
| CARACTÉRISTIQUES | VALEURS | MÉTHODE D’ESSAI |
|---|---|---|
| Classement des flux | ROL0 | ANSI/J-STD-004 |
| Classement des flux | 113 | ISO 9454 |
| Test de billes de soudure | Passe | ANSI/J-STD-005 |
| Miroir de cuivre | Passe | ANSI/J-STD-004 |
| Corrosion du cuivre | Passe | ANSI/J-STD-004 |
| SIR (IPC) | Passe | ANSI/J-STD-004 |
| SIR (Bellcore) | Passe | Bellcore |
| Électromigration (IPC / Bellcore) | Passe | ANSI/J-STD-004 / Bellcore |
| Test Bono Corrosion (85°C / 85% HR – 15 jours) | Facteur de corrosion <8% | Procédure Inventec |
Show links
Hide linksCeci n'est pas un produit
Bien qu’il soit entièrement conforme aux réglementations en matière de sécurité et d’environnement, ce produit ne répond pas à nos critères stricts pour être étiqueté comme produit GREENWAY.
VOUS RECHERCHEZ UNE SOLUTION PLUS DURABLE ?
ALTERNATIVE GREENWAY
- Nous ne disposons pas actuellement d’une alternative Greenway, mais notre objectif est d’en développer une dans un avenir proche. Si vous souhaitez que nous donnions la priorité au développement d’une alternative Greenway, n’hésitez pas à nous contacter.
Avantages
PERFORMANCE
- Faible taux de vide pour obtenir une épaisseur constante de la ligne de liaison
- Très bon mouillage sur les surfaces en cuivre
- Faibles résidus après refoulement
COÛT
- Oxydation du cuivre minimisée pour un meilleur rendement au premier passage
- Risques minimisés de défauts de liaison filaire
HSE
- Sans halogène
- Sans plomb
- Pas de substances contenant des CMR
RECOMMANDATION DE PROCESSUS
