ECOREL FREE 0307-VM
Optimisé pour les électroniques à fort volume avec des performances stables de crème à braser
- Crème à braser sans plomb sac0307
- Procédé de sérigraphie SMT sans nettoyage
- Production à grande volume et assemblage robuste
ECOREL FREE 0307-VM
est spécialement conçue pour répondre aux besoins de l’électronique en production intensive avec une crème à braser équilibrée garantissant un procédé d’assemblage stable. Il s’agit d’une crème à braser No Clean combinant les propriétés métallurgiques d’un alliage à faible teneur en argent avec la chimie haute performance de la gamme ECOREL™. Outre les avantages en termes de coûts, un alliage à faible teneur en argent offre également une meilleure résistance aux chocs.
Cette crème à braser présente une excellente cosmétique visuelle des joints de soudure avec des résidus transparents, même après plusieurs cycles de refusion. Elle présente un rendement élevé au premier passage en ICT et une très bonne mouillabilité sur différentes finitions de cartes, y compris l’OSP.
ECOREL FREE 0307-VM est la crème idéale en termes de rapport coût/performance pour la fabrication de produits électroniques grand public, bruns et blancs. La chimie du 0307-VM est également disponible dans d’autres alliages.
*L’équipement utilisé pour tester la viscosité de la pompe à spirale est le Malcom à une vitesse de rotation de 10 tr/min.

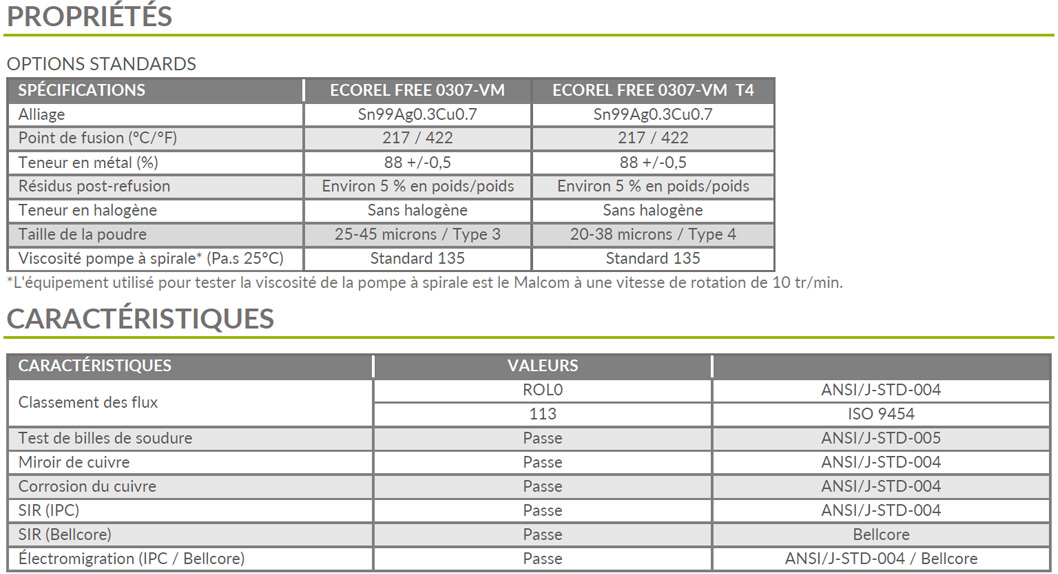

| SPÉCIFICATIONS | ECOREL FREE 0307-VM | ECOREL FREE 0307-VM T4 |
|---|---|---|
| Alliage | Sn99Ag0.3Cu0.7 | Sn99Ag0.3Cu0.7 |
| Point de fusion (°C/°F) | 217 / 422 | 217 / 422 |
| Teneur en métal (%) | 88 ± 0,5 | 88 ± 0,5 |
| Résidus post-refusion | Environ 5 % en poids/poids | Environ 5 % en poids/poids |
| Teneur en halogène | Sans halogène | Sans halogène |
| Taille de la poudre | 25–45 microns / Type 3 | 20–38 microns / Type 4 |
| Viscosité pompe à spirale* (Pa.s 25°C) | Standard 135 | Standard 135 |
| CARACTÉRISTIQUES | VALEURS | MÉTHODE |
|---|---|---|
| Classement des flux |
ROL0 113 |
ANSI/J-STD-004 ISO 9454 |
| Test de billes de soudure | Passe | ANSI/J-STD-005 |
| Miroir de cuivre | Passe | ANSI/J-STD-004 |
| Corrosion du cuivre | Passe | ANSI/J-STD-004 |
| SIR (IPC) | Passe | ANSI/J-STD-004 |
| SIR (Bellcore) | Passe | Bellcore |
| Électromigration (IPC / Bellcore) | Passe | ANSI/J-STD-004 / Bellcore |
Show links
Hide linksCeci n'est pas un produit
Bien qu’il soit entièrement conforme aux réglementations en matière de sécurité et d’environnement, ce produit ne répond pas à nos critères stricts pour être étiqueté comme produit GREENWAY.
VOUS RECHERCHEZ UNE SOLUTION PLUS DURABLE ?
ALTERNATIVE GREENWAY
- Nous ne disposons pas actuellement d’une alternative Greenway, mais notre objectif est d’en développer une dans un avenir proche. Si vous souhaitez que nous donnions la priorité au développement d’une alternative Greenway, n’hésitez pas à nous contacter.
Avantages
PERFORMANCE
- Assemblage robuste pour un procédé stable
- Très bonne mouillabilité sur les différentes finitions dont l’OSP
- Résidu transparent incolore même après plusieurs cycles de refusion
COÛT
- Bon rendement au testeur à pointe (ICT) dès le premier passage
HSE
- Aucune substance contenant des CMR
- Sans plomb et sans halogène
